1、裝料擠壓。裝料過(guò)程中，硅料之間特別注意需要留有一定空隙，一般以2cm以上，一旦裝料過(guò)擠，可能引發(fā)溢流產(chǎn)生。這是因?yàn)楣枇先刍瘡闹猩喜块_(kāi)始，一旦裝料過(guò)于擁擠，液體硅流到坩堝底部以后可能會(huì)因溫度過(guò)冷而凝固，如果沒(méi)有空間供其膨脹，會(huì)對(duì)坩堝壁產(chǎn)生擠壓作用，導(dǎo)致石英坩堝破裂溢流。

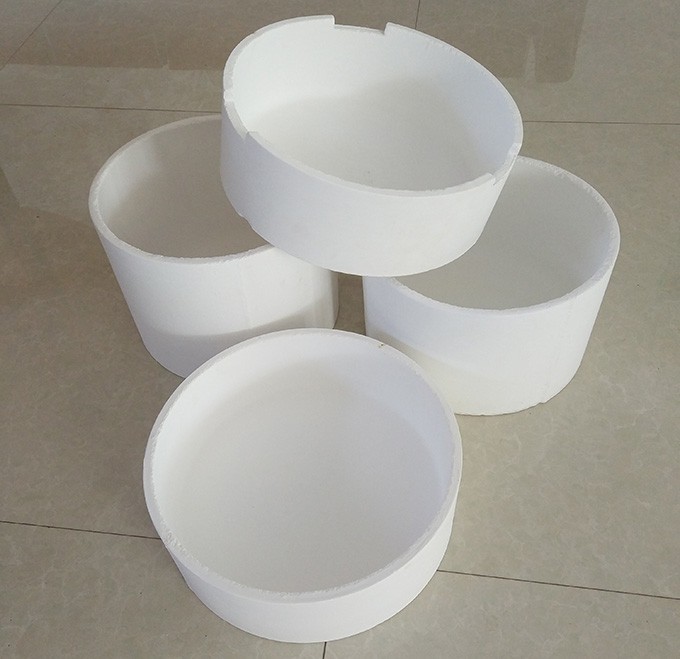

　　2、坩堝隱裂。佑鑫石英用來(lái)盛放硅錠的坩堝為石英陶瓷材料，其制作方式有注漿成型和注凝成型兩種方式，但不論哪種方式制作的坩堝，都會(huì)存在隱裂，氣孔等缺陷，這些石英坩堝在出廠(chǎng)以前一般都會(huì)經(jīng)歷兩道以上的采用顯影液透光檢查過(guò)程，但仍可能會(huì)有漏檢的坩堝，另外坩堝在運(yùn)輸過(guò)程中或搬運(yùn)過(guò)程中會(huì)遇到震動(dòng)或磕碰，如果這些缺陷在裝料前沒(méi)有檢測(cè)到，很有可能在熔化過(guò)程中出現(xiàn)硅液溢流現(xiàn)象。

　　3、工藝參數(shù)不合理。鑄錠工藝過(guò)程中，在加熱及熔化初期，熱場(chǎng)內(nèi)部溫度縱向梯度相對(duì)較大，坩堝中下部溫度很長(zhǎng)一段時(shí)間較低。而石英坩堝陶瓷材料在1300℃以上晶相轉(zhuǎn)化速率較快，過(guò)高的加熱功率或升溫速度會(huì)導(dǎo)致坩堝在縱向上晶相轉(zhuǎn)化速度相差較大，坩堝壁產(chǎn)生較大應(yīng)力，長(zhǎng)時(shí)間拉伸作用容易產(chǎn)生裂紋，從而引發(fā)溢流。

　　通過(guò)上面佑鑫石英的介紹大家可以了解到導(dǎo)致石英坩堝硅液溢流的原因及解決方法，大家可以簡(jiǎn)單的了解下。
